Điều khiển bơm và bảo vệ một hộp







1. Có 4 chế độ ứng dụng chính:



** Cung cấp nước lên và xuống nước **: Ứng dụng này được thiết kế đặc biệt để quản lý nguồn cung cấp nước giữa các bể nước trên và dưới.

** Cung cấp nước áp lực **: Ứng dụng thứ hai tập trung vào việc cung cấp nước bằng cách kiểm soát áp lực, kết nối với công tắc áp suất.

** Xả nước thải **: Ứng dụng thứ ba giải quyết việc loại bỏ nước thải hiệu quả.

** Kiểm soát khoảng thời gian thuần túy **: Ứng dụng cuối cùng cung cấp kiểm soát dựa trên thời gian, cho phép người dùng lên lịch hoạt động bơm theo các khoảng thời gian cụ thể.

Tóm lại, bốn ứng dụng này lên và xuống nước cấp nước, cung cấp nước áp lực, xả nước thải và thời gian thuần túy kiểm soát các giải pháp toàn diện cung cấp cho các nhiệm vụ quản lý nước khác nhau. Mỗi ứng dụng được thiết kế để giải quyết các thách thức và yêu cầu cụ thể, đảm bảo xử lý nước hiệu quả, đáng tin cậy và bền vững trên các ngành công nghiệp và môi trường khác nhau.

Ứng dụng	2 Công tắc cực	Sự miêu tả
1	0 0	Xe tăng để xe tăng.
2	1 1	Điều khiển bơm tăng áp bằng công tắc áp suất.
3	0 1	Thoát nước theo cảm biến cấp.
4	1 0	Bắt đầu và dừng thời gian. [Hủy bỏ thiết bị đầu cuối cảm biến]
1 công tắc cực (Lựa chọn)
5	1	Kiểm soát nhiệt

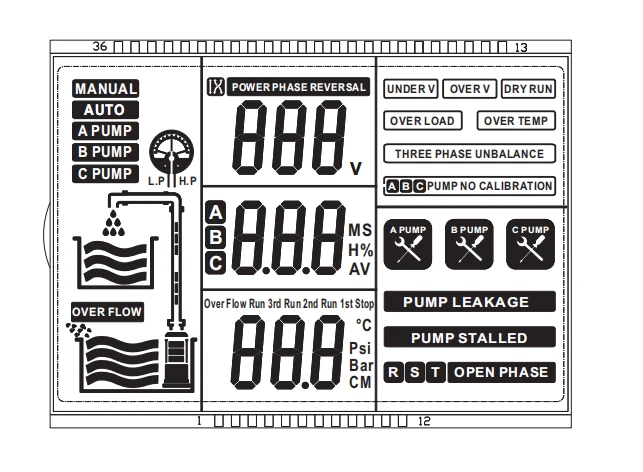

2. Hiển thị màn hình LCD.

Hệ thống cung cấp một giải pháp giám sát toàn diện bằng cách hiển thị điện áp và dòng điện trong thời gian thực, cho phép người dùng được thông báo về các thông số điện rất quan trọng cho hoạt động hiệu quả của máy bơm nước. Trình bày dữ liệu thời gian thực này đảm bảo rằng mọi biến động hoặc dị thường trong cung cấp điện có thể được xác định và giải quyết kịp thời, do đó tăng cường độ tin cậy tổng thể của hệ thống.

Ngoài màn hình thời gian thực của điện áp và dòng điện, động lực hoạt động của bơm nước được trình bày ở định dạng động. Điều này có nghĩa là người dùng có thể trực quan hóa trạng thái hoạt động của máy bơm thông qua các biểu diễn đồ họa hoặc các chỉ số hoạt hình, cung cấp sự hiểu biết trực quan về hiệu suất của nó.

Hơn nữa, hệ thống được trang bị cơ chế phát hiện lỗi giúp tăng cường khả năng chẩn đoán của nó. Trong trường hợp điều kiện trục trặc hoặc bất thường, biểu tượng tương ứng trên giao diện sẽ bắt đầu nhấp nháy, thu hút sự chú ý ngay lập tức đến vấn đề. Cảnh báo trực quan này đóng vai trò là một chỉ số nhanh về các vấn đề tiềm ẩn, chẳng hạn như quá nóng, quá dòng, áp suất thấp hoặc thất bại cơ học, cho phép người dùng thực hiện các hành động khắc phục nhanh chóng. Bằng cách tích hợp các tính năng này, hệ thống không chỉ theo dõi hiệu suất của máy bơm mà còn đảm bảo can thiệp kịp thời để ngăn chặn thiệt hại hoặc thời gian chết thêm.

Nhìn chung, sự kết hợp của hiển thị dữ liệu thời gian thực, đầu ra động của động lực học bơm và các biểu tượng chỉ định lỗi tạo ra môi trường giám sát thân thiện với người dùng và có chức năng cao. Nó phục vụ cho cả các chuyên gia kỹ thuật, những người yêu cầu hiểu biết chi tiết và các nhà khai thác chung, những người cần thông tin rõ ràng và dễ tiếp cận để duy trì hoạt động trơn tru của máy bơm nước.



3. Hoạt động cơ bản

Bảo vệ cốt lõi được kích hoạt bởi thông số tham số







CÁI NÚT	Hoạt động F của Hướng dẫn sử dụng để tự động, tự động để hướng dẫn sử dụng
CÁCH THỨC BỘ	[Tham số 012Đặt thành 00]- Hướng dẫn sử dụng để tự động / tự động để hướng dẫn sử dụng [Tham số 012đặt thành 01]- Tất cả các nút bị khóa ở chế độ tự động. Để hủy kích hoạt "chế độ" cho 5 giây. Bơm sau đó sẽ dừng và bộ điều khiển sẽ chuyển sang chế độ thủ công.



CÁI NÚT	HOẠT ĐỘNGTRONGTHỦ CÔNG
BẮT ĐẦU	Bơm nên bắt đầu nếu không chạy.
DỪNG LẠI	Bơm nên dừng nếu chạy.
Dừng lại sau đó Chế độ	Hiển thị hiển thị năm hồ sơ thất bại cuối cùng.
Dừng lại sau đó bắt đầu	Hiển thị hiển thị thời gian chạy tích lũy.
Để đảm bảo bơm và động cơ được bảo vệ, điều cần thiết là phải hiệu chỉnh các tham số bộ điều khiển ngay khi bơm chạy theo tiêu chuẩn hoạt động. Thực hiện hiệu chuẩn sau mỗi lần cài đặt hoặc hoạt động bảo trì.
BẮT ĐẦU Hoặc nút lưu trữ	Hiệu chỉnh tham số: Trong chế độ thủ công Nhấn "Bắt đầu", hãy cho máy bơm thời gian chạy như bình thường sau đó giữ "Bắt đầu" (xấp xỉ 5-10 giây) hoặcNhấn nút "Lưu trữ" (nút trên bảng chính có nắp màu vàng). Bộ điều khiển sẽ tạo ra âm thanh "DI". Bộ điều khiển bây giờ nên được hiệu chỉnh theo thông số kỹ thuật hiện tại của động cơ.
DỪNG LẠI	Xóa tham số: Đảm bảo bơm đã dừng chạy sau đó giữ "dừng" cho đến khi bộ điều khiển phát ra âm thanh "DI". .Giữ khoảng 5-10 Sec). Bộ điều khiển bây giờ nên được xóa tất cả các hiệu chuẩn.
