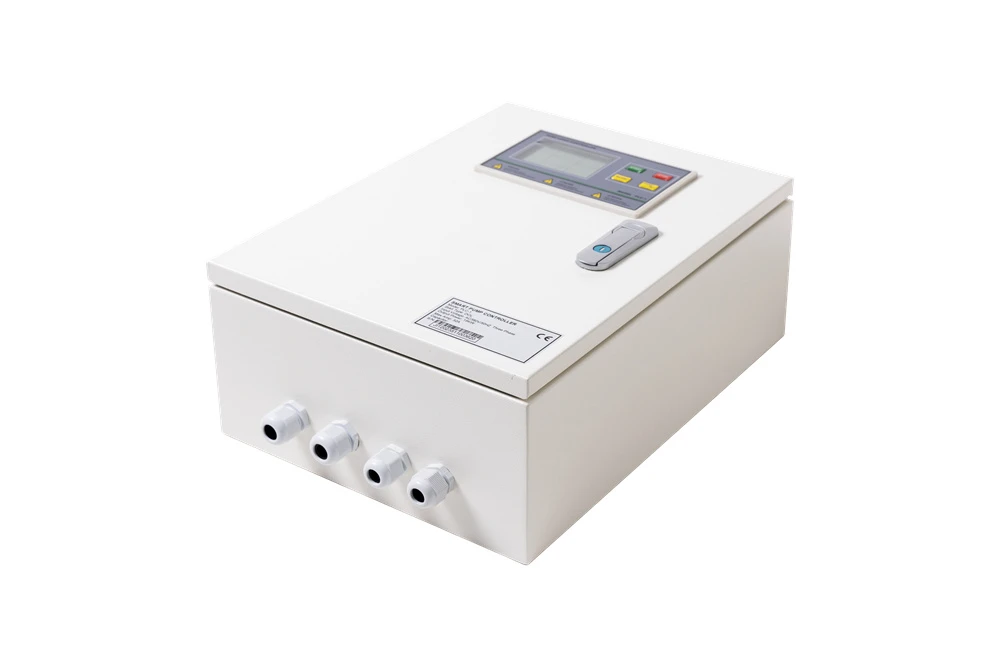

Bộ điều khiển bơm thông minh 2 máy bơm



Chúng tôi đánh giá cao việc bạn lựa chọn sản phẩm của chúng tôi và chúng tôi hứa sẽ tiếp tục cung cấp cho bạn dịch vụ thân thiện, hữu ích.

Một hệ thống điều khiển và bảo vệ trực quan, có thể lập trình dành cho máy bơm chìm giếng sâu ly tâm, đường ống, song công và ba pha, cùng với các loại khác, là Bộ điều khiển máy bơm thông minh.



Bộ điều khiển có thể hoạt động theo nhiều cách bằng cách sử dụng các thiết bị điện khác nhau. Đầu dò hoặc cảm biến không có trong giếng là đặc điểm chính giúp bộ điều khiển khác biệt với hộp điều khiển bơm Bật/Tắt tiêu chuẩn. Thiết kế độc đáo của chúng tôi giúp loại bỏ nhu cầu lắp đặt đầu dò hoặc cảm biến trong giếng và cung cấp khả năng bảo vệ có độ nhạy cao và đáng tin cậy chống lại tình trạng chạy khô của máy bơm.



Thương hiệu: OEM

Nhà sản xuất Model số: PCH32 PLUS

Làm việc tại: 3 pha 220v/380v/415v

Máy bơm đang hoạt động :0.75-15kw

Vỏ nhựa:IP 65

Công tắc tơ MCB/AC: CHNT

Kiểu:Bảng điều khiển xen kẽ song công

Điện Áp định mức: 120/208/240V/380V/415V AC

Ampe: 9 đến 32 A

Loại máy bơm tương thích: Máy bơm bể phốt/tăng áp/máy khoan lỗ khoan

Số lượng máy bơm được điều khiển: 2

Vị trí:Trong nhà/ngoài trời

Loại vỏ: IP65

Kích thước vỏ: 342*292*119mm

Chuyển đổi ứng dụng: bằng công tắc Dip

Ứng dụng bao gồm:

• Áp dụng cho việc chuyển nước từ bể thấp lên bể trên bằng đầu dò chất lỏng hoặc công tắc phao
• Áp dụng cho bộ tăng áp bằng công tắc áp suất và bình áp suất.
• Áp dụng để nâng nước thải bằng đầu dò chất lỏng hoặc công tắc phao
• Áp dụng cho máy bơm thoát nước có công tắc phao cõng
• Áp dụng cho việc truyền nước từ bể thấp lên bể trên bằng bộ truyền mức (4-20mA)
• Áp dụng cho bộ tăng áp bằng bộ truyền áp suất(4-20mA)
• Áp dụng cho việc nâng nước thải bằng bộ truyền mức (4-20mA)

Mục	Sự bảo vệ	Giá trị	Nhận xét	Loại lỗi
1	Ampe ngắt bảo vệ Dry Run	75% ampe chạy đã hiệu chuẩn	Trong cài đặt menu	Lỗi khôi phục
2	Thời gian đáp ứng chuyến đi bảo vệ Dry Run	5s	Trong cài đặt menu
3	Thời gian phục hồi bảo vệ Dry Run	45m	Trong cài đặt menu
4	Ampe ngắt bảo vệ quá tải	Ampe chạy được hiệu chuẩn 130%	Trong cài đặt menu	Lỗi khôi phục
5	Thời gian đáp ứng chuyến đi bảo vệ quá tải	5S (nghịch đảo thời gian)	đã sửa trong phần mềm
6	Thời gian phục hồi bảo vệ quá tải	4m	Trong cài đặt menu
7	Ampe bảo vệ máy bơm bị dừng	180% ampe chạy đã hiệu chuẩn	Trong cài đặt menu	Lỗi không khôi phục được
8	Thời gian phản hồi của chuyến đi bảo vệ máy bơm bị đình trệ	1s	đã sửa trong phần mềm
9	Dưới điện áp bảo vệ điện áp ngắt	304v	Trong cài đặt menu	Lỗi khôi phục
10	Dưới thời gian đáp ứng chuyến đi bảo vệ điện áp	6s	đã sửa trong phần mềm
11	Dưới thời gian phục hồi bảo vệ điện áp	4m	Trong cài đặt menu
12	Điện áp ngắt bảo vệ quá áp	437v	Trong cài đặt menu	Lỗi khôi phục
13	Thời gian đáp ứng chuyến đi bảo vệ quá điện áp	6s	đã sửa trong phần mềm
14	Thời gian phục hồi bảo vệ quá áp	4m	Trong cài đặt menu
15	Giai đoạn mở			Lỗi không khôi phục được
16	Đảo ngược pha			Lỗi không khôi phục được
17	Tràn ra			Lỗi khôi phục
18	Nhiệt độ cao			Lỗi khôi phục
19	Rò rỉ nước			Lỗi không khôi phục được





Sở hữu hơn 20 năm kinh nghiệm trong việc sáng tạo, nghiên cứu và phát triển các bộ điều khiển máy bơm nước chuyên nghiệp,

Kết quả của những nỗ lực của chúng tôi là bộ điều khiển thang máy xử lý nước thải, dòng PCH. Nó có tất cả các khả năng và thuộc tính mà khách hàng của chúng tôi cần và chỉ với một vài điều chỉnh thông số đơn giản, nó gần như có thể thực hiện các chức năng của một số máy.

Các cài đặt thân thiện với người dùng của nó giúp kéo dài đáng kể tuổi thọ của máy bơm và chức năng thiết lập bằng một nút bấm giúp bảo vệ máy bơm nước một cách hiệu quả.

Hệ thống cảnh báo tràn mạnh mẽ của nó sẽ thông báo cho khách hàng trong trường hợp lượng nước tăng nhanh bằng cách kích hoạt đồng thời còi báo động và loa bên ngoài.

Nó cũng có thể quản lý chính xác việc khởi động và dừng máy bơm nước bằng cách xử lý cả đầu vào chuyển mạch và đầu vào analog.





1). Mức chất lỏng bình thường trong bể chứa

mức chất lỏng đạt đến Đầu dò 3 # (Công tắc phao A: Lên cấp), hộp điều khiển sẽ yêu cầu một bơm duy nhất để

chạy;mức chất lỏng giảm xuống Đầu dò 2 # (Công tắc phao A:Mức xuống), bơm đơn ngừng chạy;

Hộp điều khiển sẽ luân phiên bơm đôi chạy tự động khi mức chất lỏng thay đổi từ

Đầu dò 2# & Đầu dò 3# (Công tắc phao A: Cấp độ lên - Cấp độ xuống)



2). Chảy thêm trong bể chứa

khi máy bơm đơn chạy thoát nước, mức chất lỏng trong bể chứa vẫn tăng lên Đầu dò 4#

(Công tắc phao B: Lên cấp), hộp điều khiển sẽ ra lệnh cho một máy bơm khác chạy đồng thời để

thoát nước, cho đến khi mức chất lỏng giảm xuống Đầu dò 2 # (Công tắc phao A&B: Mức xuống), bơm đôi

sẽ không ngừng chạy.



3). Tràn trong bể chứa

khi hai máy bơm chạy đồng thời, mức chất lỏng trong bể chứa vẫn tăng đến mức Probe

5#(Công tắc phao C: Lên cấp), hộp điều khiển sẽ phát ra âm thanh cảnh báo; Khi mức chất lỏng giảm

đến Đầu dò 5 # (Công tắc phao C xuống mức), hộp điều khiển dừng phát ra âm thanh cảnh báo



4) Chức năng tuần tra tự động (Chống gỉ)

Ở trạng thái Tự động, nếu hộp điều khiển kiểm tra máy bơm đôi không chạy trong mười ngày, thiết bị điều khiển

sẽ yêu cầu bơm A chạy trong 3 giây và dừng, sau khoảng thời gian 10 giây, thiết bị điều khiển sẽ

ra lệnh cho bơm B chạy trong 3 giây rồi dừng.

Tự động tuần tra có thể ngăn chặn máy bơm bị rỉ sét và cánh quạt bị kẹt do không chạy trong thời gian dài
