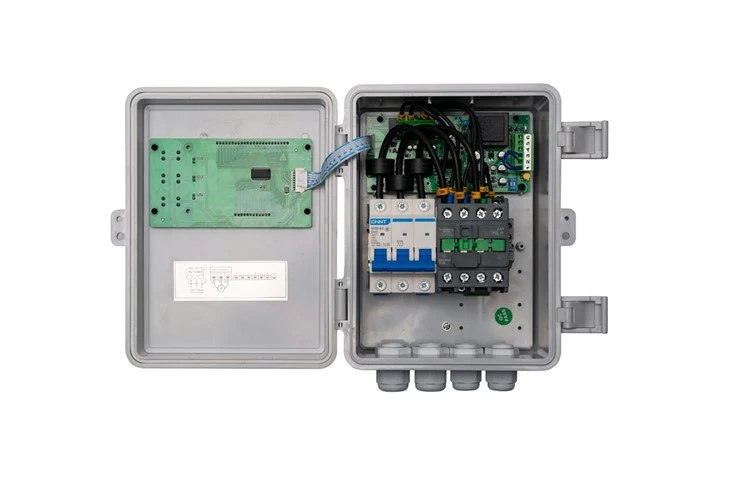

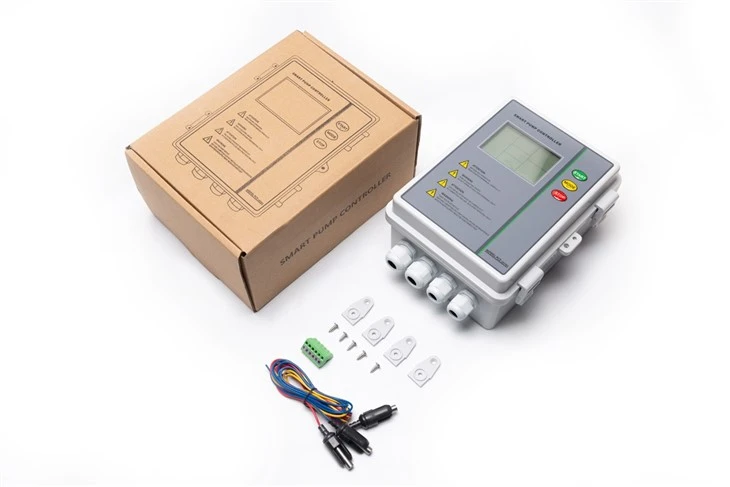

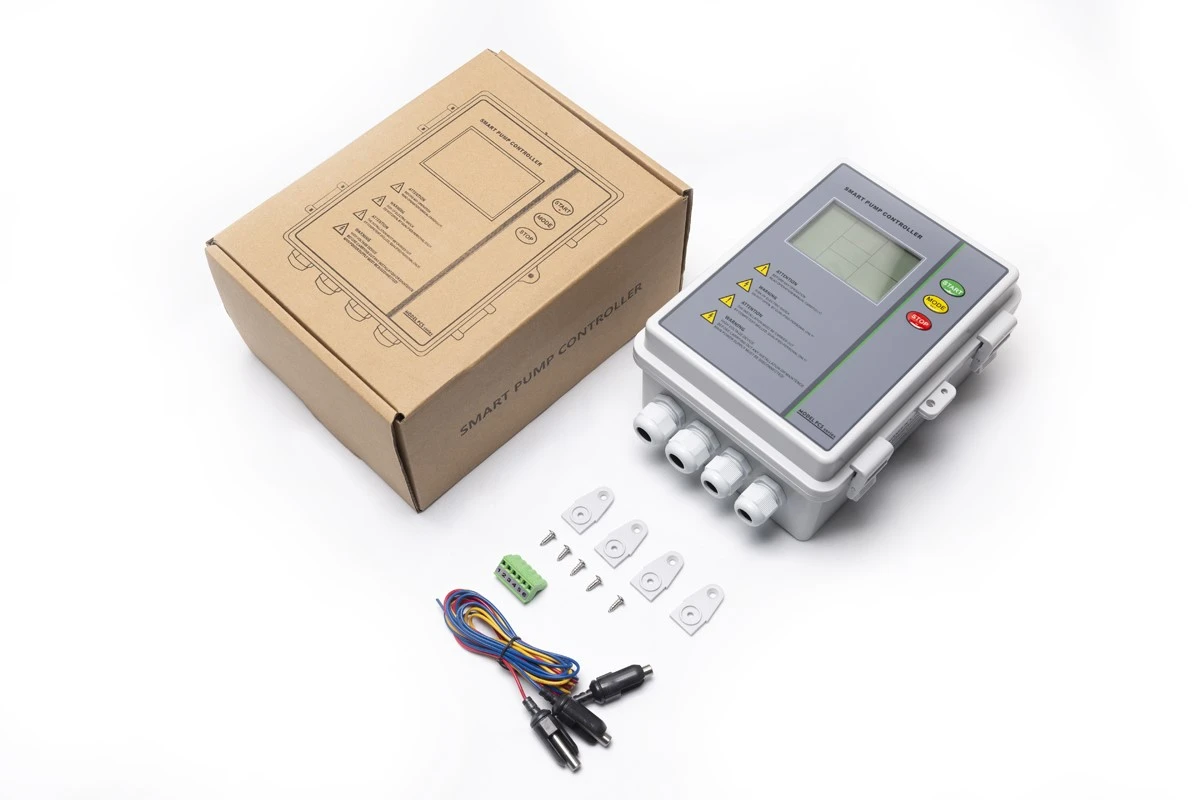

Bộ điều khiển máy bơm 3 pha
Bộ điều khiển bơm 3 pha PCS31, thích hợp cho máy bơm giếng sâu, máy bơm nước thải, máy bơm tăng áp và các loại máy bơm nước khác.
- Giao hàng nhanh
- Đảm bảo chất lượng
- Dịch vụ khách hàng 24/7
Giơi thiệu sản phẩm
Thích hợp cho máy bơm tăng áp, máy bơm nước thải, máy bơm giếng sâu và các loại máy bơm nước khác là bộ điều khiển máy bơm ba pha PCS31.
Ý tưởng hoạt động cơ bản của bộ điều khiển là đạt được sự bảo vệ và điều khiển tự động bằng cách sử dụng mạch tích hợp có chức năng tổng hợp chương trình làm tín hiệu đầu ra của mắt cảm biến.

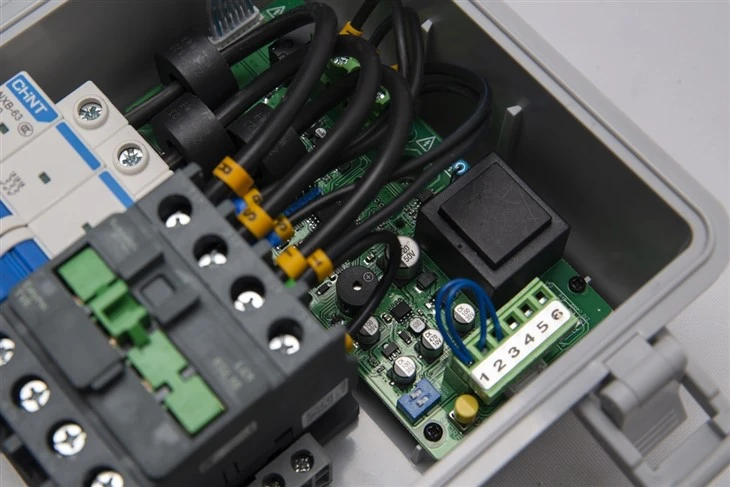

Bộ điều khiển bơm ba pha sử dụng chip công suất lớn, cho phép cập nhật chương trình.
Trong điều kiện vận hành thông thường, dòng điện của máy bơm được ghi lại chính xác bằng cơ chế cài đặt tham số một phím nội bộ của chúng tôi. Có thể xác định khả năng bảo vệ chống quay khô, quá tải và ngừng bơm bằng cách đo dòng điện trong các điều kiện khác nhau.
Ngược lại với các bộ điều khiển khác trên thị trường, PCS31 cung cấp khả năng bảo vệ đảo pha. Với sự bảo vệ này, mọi máy bơm đang vận hành sẽ biết khi nào xảy ra pha mở.
Công dụng chính truyền thống của việc chuyển đổi công tắc nhúng
1. Nước được chuyển từ bể trên xuống bể dưới.
2. Máy bơm tăng áp giếng khoan.
3. Thoát nước bể phốt.
Các đặc tính đặc biệt được áp dụng khi nó được sử dụng để truyền nước.
hệ thống bổ sung nước được kích hoạt tự động khi đầu dò mức được kết nối.
Hãy xem xét tình huống sau: nguồn cấp nước phía dưới có bể chứa phía trên trống rỗng. Theo logic vận hành tiêu chuẩn, bể chứa bên dưới không thể bơm nước cho đến khi mức chất lỏng đạt đến đầu dò thứ ba. Nếu tắt nguồn và bật lại, bộ điều khiển sẽ chỉ xác định xem có nước trong đầu dò thứ hai hay không thay vì xác định xem đã chạm tới đầu dò thứ ba hay chưa. Nó sẽ trở lại logic hoạt động thông thường sau chu kỳ ban đầu.
Cài đặt thông số chính:
|
Tham số |
Sự miêu tả |
Phạm vi |
Giá trị mặc định |
|
001 |
Ampe chuyến đi bảo vệ chạy khô. |
0.0 A |
|
|
002 |
Ampe chuyến đi bảo vệ quá tải. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Bộ khuếch đại chuyến đi bảo vệ gian hàng. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Điện áp ngắt bảo vệ dưới điện áp. |
175 V (Một Pha) 300 V (Ba pha) |
|
|
005 |
Điện áp ngắt bảo vệ quá điện áp. |
253 V (Một Pha) 439 V (Ba pha) |
|
|
006 |
Thời gian đáp ứng chuyến đi bảo vệ chạy khô. |
0 – 254 giây |
6 giây |
|
007 |
Thời gian phục hồi bảo vệ chạy khô. |
0 – 254 phút |
5 phút |
|
008 |
Chức năng hẹn giờ nếu làm việc với các ứng dụng |
00 – 01 |
00 (không) [01 có] |
|
009 |
Thời gian chạy máy bơm. |
0 – 254 phút |
5 phút (Chỉ khi 008 được bật hoặc công tắc nhúng ở vị trí 10) |
|
010 |
Thời gian dừng bơm. |
0 – 254 phút |
5 phút (Chỉ khi 008 được bật hoặc công tắc nhúng ở vị trí 10) |
|
011 |
Hẹn giờ dừng bơm ở trạng thái thủ công. |
0 – 254 phút |
0 phút (0=không hoạt động) |
|
012 |
Chức năng khóa thao tác LCD & nút. |
00 - 01 |
00 (đã mở khóa) [01 đã khóa] |
|
|
|||
|
013 |
Bảo vệ pha mở và đảo pha. [00 (pha mở và đảo pha TẮT)] [01 (TẮT pha mở, BẬT đảo pha)] [02 (BẬT pha mở, TẮT đảo pha)] [03 (pha mở & đảo pha BẬT)] |
00 - 03 |
03 (tham số 013 chỉ khả dụng cho ba pha) Sau khi cài đặt, vui lòng tắt nguồn để có thể sử dụng được. |
|
Các thông số sau đây chỉ hiển thị chokiểm soát nhiệt khi kết nối vớiPT 100 Tmô-đun mở rộng được trang bị. |
|||
|
014 |
Nhiệt độ khởi động bơm. Máy bơm sẽ khởi động dưới nhiệt độ cài đặt. |
0 – 100 độ |
35 độ |
|
015 |
Nhiệt độ dừng bơm. Máy bơm sẽ dừng trên nhiệt độ cài đặt. |
0 – 100 độ |
45 độ |
Các tính năng khác
1. Một số cách sử dụng cho các tùy chọn sử dụng cài đặt tham số và công tắc nhúng.
2. Bảo vệ chống lại pha mở, đảo pha, quá tải, thiếu điện áp, máy bơm bị chết máy, chạy khô và quá điện áp.
3. Nhiều lựa chọn nhà ở nhỏ IP 65
4. Một nút riêng để hiệu chỉnh các thông số.

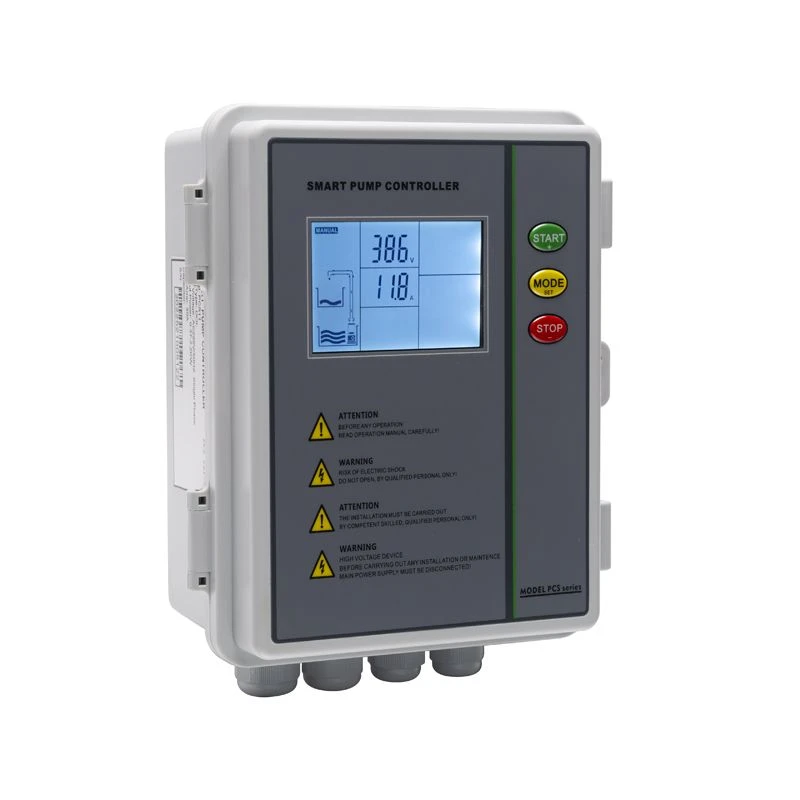

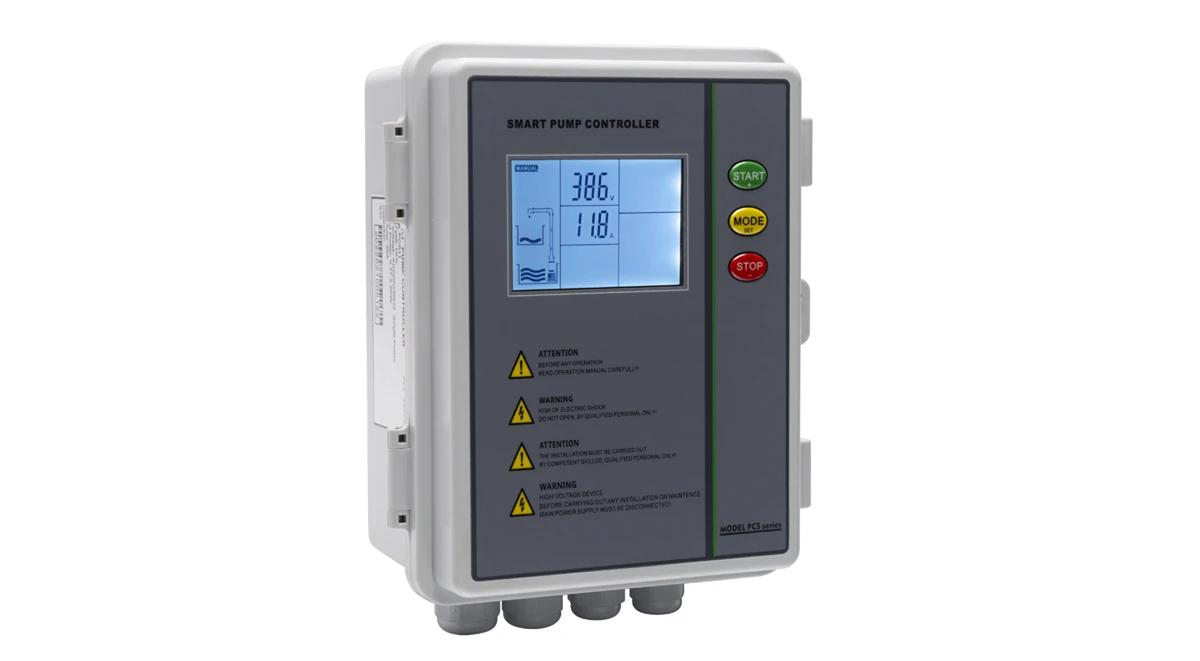

5. Trạng thái chạy máy bơm được hiển thị trên màn hình LCD.
6. Xác minh thời gian chạy tích lũy của máy bơm
7. Bơm năm lỗi cuối cùng và kiểm tra chúng.
8. Có thể dừng máy bơm tự động ở chế độ Thủ công bằng cách đặt hẹn giờ.
9. Phần mềm có thể được thay đổi để đáp ứng các yêu cầu cụ thể của địa điểm.
10. Dải điện áp hoạt động: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Điện áp có thể đạt được trong khoảng từ 280 đến 460 volt.
